Esta selección de 16 imágenes de cabañas A-frame reúne plantas de distribución, cortes, perspectivas y láminas de distintos modelos. Te ayudará a comparar espacios bajo una cubierta triangular y a preparar preguntas para un proyecto. La galería conserva las imágenes originales y sus créditos visibles; algunas muestran variantes del mismo diseño.
Las láminas son referencias visuales, no un expediente completo listo para construir. La publicación no ofrece un PDF técnico ni acredita permisos, cálculo estructural o adaptación a un terreno concreto.
Qué es una cabaña A-frame y qué mirar en sus planos
En una cabaña A-frame, los planos inclinados de la cubierta forman una silueta semejante a la letra A. Al comparar distribuciones, mira la altura útil bajo las pendientes, la ubicación de la escalera, la circulación y el espacio de cada nivel. Una planta sin sección puede ocultar zonas donde la altura es limitada.
Esta página se centra en leer y comparar las láminas. Para ver otras referencias exteriores, consulta las cabañas con techos triangulares.

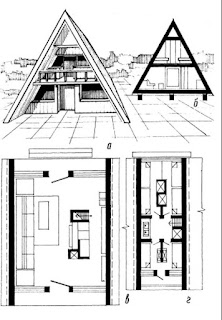

Galería comentada de plantas, cortes y perspectivas
Pulsa una imagen para abrir el archivo enlazado y examinar las indicaciones que realmente contiene. No deduzcas medidas a partir del tamaño de la miniatura ni interpretes una cifra borrosa como una cota fiable. Los costes, superficies y unidades que aparezcan impresos corresponden a su documento de origen y no son una cotización actual para tu obra.
Cómo comparar dos propuestas sin confundir las vistas
- Planta: revisa el reparto de ambientes, las puertas, la escalera y la profundidad del edificio. Comprueba escala, unidades y cotas.
- Sección o corte: observa alturas, entrepisos y espacio bajo la pendiente. No sustituyas esa información por una fotografía exterior.
- Fachada: compara ventanas, accesos y relación de la cubierta con el suelo.
- Perspectiva: sirve para imaginar el aspecto y el entorno; no demuestra dimensiones ni soluciones constructivas.
- Detalle: verifica que explique materiales y uniones del proyecto elegido. Un detalle de otra lámina no debe trasladarse automáticamente.
En esta galería, las dos láminas Emma y las dos versiones de la cabaña en el bosque se mantienen para comparar vistas. Por eso, 16 imágenes no equivalen a 16 proyectos distintos.
Documentación que falta antes de construir
Antes de presupuestar o montar una vivienda, identifica el proyecto y solicita documentación acorde con el lugar: implantación, dimensiones completas, secciones, materiales, uniones, cimentación, instalaciones y comprobaciones de la estructura. Las condiciones del suelo y las cargas previstas deben resolverse para esa obra.
No basta con colocar postes en forma de A en el suelo, añadir un techo y sellar juntas. Ese resumen del texto anterior no definía anclajes, arriostramiento ni protección de la envolvente y se ha retirado. La documentación y las exigencias de autorización deben revisarse con los profesionales y la administración correspondientes a la ubicación.
Como ejemplo de la diferencia entre una vista orientativa y un conjunto de documentación, Avrame distingue sus dibujos gratuitos de sus conjuntos de planos y enumera vistas acotadas, secciones y esquema de cimentación. Ese catálogo no valida las imágenes de esta galería ni implica que cualquiera pueda construirse con sus documentos.
Prepara una lista para consultar y presupuestar
Anota el modelo que te interesa, las vistas disponibles, las unidades, las cotas que no se leen, el terreno previsto, los ambientes necesarios y los documentos que faltan. Confirma la procedencia y las condiciones de uso del proyecto con quien lo publica antes de reproducirlo o encargar la obra.
Para ordenar gastos, suministros y alcance, puedes consultar la guía de planificación de obras y presupuesto. Para familiarizarte con herramientas y trabajo en madera, revisa la introducción a la carpintería; una vivienda requiere documentación y comprobaciones adicionales a las de un mueble.
