Planos de barbacoas, parrillas y hornos: 22 láminas

Esta galería reúne planos, croquis y fotografías de barbacoas, parrillas y hornos para estudiar su distribución. Contiene una portada y 22 láminas: algunas muestran varias vistas o combinan foto y esquema. No equivalen a 22 proyectos completos ni permiten asumir que todos los detalles necesarios para construir están resueltos.

Portada. Collage de barbacoas de obra con campanas, parrillas y superficies auxiliares.

Qué encontrarás en la galería

Hay parrillas abiertas de ladrillo, barbacoas con campana, hornos abovedados y conjuntos con encimeras auxiliares. También aparecen secciones de conductos, bases y dibujos de módulos exteriores. Puedes abrir cada imagen mediante su enlace para revisar la versión enlazada y leer las anotaciones que resulten legibles.

Una fotografía muestra el aspecto de un conjunto; un croquis puede aportar medidas o una distribución. Ninguno de los dos demuestra por sí solo que el diseño sea adecuado para tu terreno, combustible, uso o normativa. Tampoco debe identificarse una instalación de gas o un equipo portátil cuando la imagen no permite comprobarlo.

22 láminas de barbacoas, parrillas y hornos

Lámina 1. Barbacoa de ladrillo con campana blanca y croquis de planta bajo la fotografía.

Lámina 2. Barbacoa con campana blanca, encimera lateral y vistas de sus estantes.

Lámina 3. Planta y alzado acotados de un conjunto de horno y barbacoa.

Lámina 4. Dibujo en perspectiva de una barbacoa de ladrillo con campana y cotas.

Lámina 5. Fotografía de una barbacoa con encimera lateral y esquema de sus piezas.

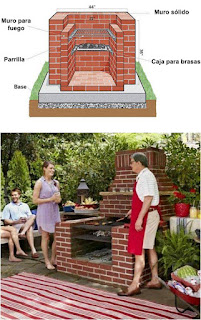

Lámina 6. Esquema del interior de una parrilla de ladrillo y fotografía del conjunto.

Lámina 7. Dibujo coloreado con cotas de una barbacoa con campana y base abierta.

Lámina 8. Alzado de una parrilla con campana y nombres de sus componentes.

Lámina 9. Fotografía de un asador con medidas superpuestas y hueco inferior para leña.

Lámina 10. Segunda vista de un asador con flechas que señalan alturas y anchos.

Lámina 11. Dibujo de una parrilla abierta de ladrillo con piezas señaladas por letras.

Lámina 12. Parrilla abierta de ladrillo con fotografías de detalle y sección esquemática.

Lámina 13. Esquemas acotados de un horno abovedado y dos posibles soportes.

Lámina 14. Perspectiva acotada de una barbacoa de ladrillo con campana y hueco inferior.

Lámina 15. Conjunto de horno y barbacoa de ladrillo con medidas superpuestas.

Lámina 16. Perspectiva de un horno abovedado con chimenea y superficies laterales.

Lámina 17. Dibujo acotado de una parrilla rectangular con tapa y base de mampostería.

Lámina 18. Perspectiva acotada de un horno con chimenea y encimera en ángulo.

Lámina 19. Diseño de cocina exterior con encimeras, módulos y parrilla integrada.

Lámina 20. Secciones esquemáticas de una campana y su conducto de salida.

Lámina 21. Collage de campanas para parrillas, dibujos acotados y barbacoa bajo cubierta.

Lámina 22. Fotografía de una barbacoa de ladrillo junto a planta y sección del conjunto.

Cómo leer las medidas sin mezclar diseños

1. Identifica la vista. Separa planta, alzado, sección y perspectiva. Una medida exterior no sustituye la dimensión útil de la parrilla o del horno.
2. Comprueba las unidades. Hay anotaciones y sistemas distintos entre láminas. No combines centímetros con pulgadas ni copies cifras que no puedas leer con claridad.
3. Relaciona únicamente las vistas del mismo conjunto. Las fotografías y dibujos de una lámina no autorizan a tomar la base de otra y dar por válido el resultado.
4. Lista los datos ausentes. Revisa si se detallan apoyo, cimentación, espesores, uniones, materiales para cada zona, conducto y separación de elementos próximos. Una silueta o una cota general no resuelven esos puntos.
5. Solicita la revisión del proyecto. Antes de comprar materiales, contrasta el diseño con un profesional y con los requisitos locales aplicables a la obra y al equipo de cocción.

Para practicar la lectura de cotas, consulta también cómo interpretar láminas y planos en 3D. Si necesitas organizar cantidades de mampostería, la guía de cálculo de ladrillos explica un ejemplo de superficie; no determina por sí misma los materiales ni la estructura de un horno.

Ubicación y precauciones de uso

La Administración de Incendios de Estados Unidos recomienda utilizar las barbacoas de propano, carbón y pellets únicamente en el exterior, alejadas de revestimientos y barandillas y fuera de aleros o ramas. También aconseja mantener a niños y mascotas separados, vigilar el equipo encendido y limpiar los restos de grasa. El uso interior puede causar incendios o intoxicación por monóxido de carbono.

Una foto bajo una cubierta o junto a una pared no demuestra que esa ubicación sea segura ni que cumpla los requisitos locales. Define la ubicación y las separaciones con las instrucciones del equipo, el proyecto revisado y las reglas aplicables. Si el diseño incluye gas, encarga la instalación y sus comprobaciones al servicio habilitado correspondiente.

Lecturas para continuar el proyecto

Amplía las referencias visuales con la galería de hornos de barro y la entrada sobre barbacoas, parrillas y hornos de obra. Para preparar la intervención, revisa los aspectos de prevención en construcción.

Elige primero el tipo de conjunto y reúne sus datos completos. Utiliza estas imágenes como referencias para conversar sobre el proyecto, comparar la distribución y detectar dudas, antes de ejecutar la obra.
