Para interpretar un plano de una máquina de gimnasio hay que revisar las unidades, las cotas, los materiales, las uniones y el recorrido de las piezas móviles. Esta guía te ayuda a reconocer esa información y a detectar qué datos faltan antes de encargar o fabricar un equipo. Si buscas diseños para comparar, consulta la galería de planos para máquinas de gimnasio.
¿Qué son los planos de máquinas de gimnasio?
Los planos de máquinas de gimnasio son representaciones gráficas detalladas que muestran las dimensiones, estructura y diseño de cada componente de una máquina de ejercicio. Estos planos pueden crearse utilizando software de diseño asistido por computadora (CAD) y son una herramienta fundamental para los diseñadores industriales y los ingenieros que dan vida a estas máquinas.
La importancia de los planos en el diseño de máquinas de gimnasio
Los planos de máquinas de gimnasio ayudan a documentar el diseño, las dimensiones y los requisitos de fabricación de cada equipo. Estos planos permiten a los diseñadores visualizar el producto final y realizar ajustes necesarios antes de la producción. Además, los planos son útiles para la comunicación entre los diseñadores, los ingenieros y los fabricantes, ya que proporcionan una representación clara y precisa de cada detalle.
Beneficios de los planos en el diseño de máquinas de gimnasio
- Precisión en las medidas: Los planos indican las dimensiones previstas para cada máquina para adaptarse a las necesidades de los usuarios y para garantizar un rendimiento óptimo durante el entrenamiento. Con los planos en mano, los diseñadores pueden calcular las medidas exactas de cada componente, desde las barras hasta los asientos, para estudiar la ergonomía del equipo.
- Seguridad: Los planos también juegan un papel fundamental en la seguridad de las máquinas de gimnasio. Permiten identificar posibles riesgos y evitar cualquier falla o mal funcionamiento. Los diseñadores pueden analizar la estructura de la máquina y realizar pruebas virtuales antes de que se construya físicamente, lo que ayuda a minimizar el riesgo de lesiones para los usuarios.
- Eficiencia en la fabricación: Los planos proporcionan instrucciones detalladas a los fabricantes sobre cómo ensamblar cada máquina. Esto garantiza una producción eficiente y reduce la posibilidad de errores durante el proceso de fabricación.
Explorando los planos: Medidas y diseño
Cuando hablamos de los planos de las máquinas de gimnasio, es importante entender que cada pieza está cuidadosamente diseñada para brindar una experiencia de entrenamiento excepcional. Aunque los detalles específicos pueden variar de una máquina a otra, algunos elementos son comunes en la mayoría de los planos:
- Medidas precisas: Los planos de las máquinas de gimnasio contienen medidas precisas que determinan la altura, anchura y profundidad de cada componente. Estas medidas se ajustan a estándares ergonómicos y se adaptan a las características promedio de los usuarios para proporcionar comodidad y seguridad durante el entrenamiento.
- Diseño estructural: Los planos muestran la estructura interna y externa de las máquinas de gimnasio. Esto incluye el armazón, los soportes, las poleas, los cables y otros elementos clave que contribuyen a la estabilidad y resistencia de la máquina. La capacidad de carga y la resistencia deben comprobarse mediante el cálculo y las pruebas del diseño; una imagen por sí sola no las demuestra.
- Detalles funcionales: Los planos también destacan los detalles funcionales de cada máquina, como los mecanismos de ajuste de resistencia, los sistemas de poleas y palancas, y los puntos de contacto con el usuario. Estos detalles permiten a los diseñadores optimizar la funcionalidad de la máquina y proporcionar una experiencia de entrenamiento fluida y efectiva.
- Materiales y acabados: Los planos pueden especificar los materiales utilizados en la fabricación de las máquinas de gimnasio, como el acero, el aluminio o los materiales compuestos. Además, también pueden indicar los acabados superficiales, como pintura, recubrimientos o revestimientos, que pueden mejorar la apariencia y durabilidad de la máquina.

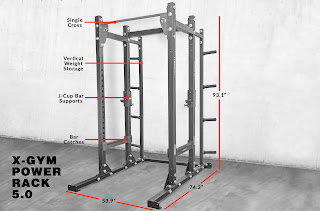

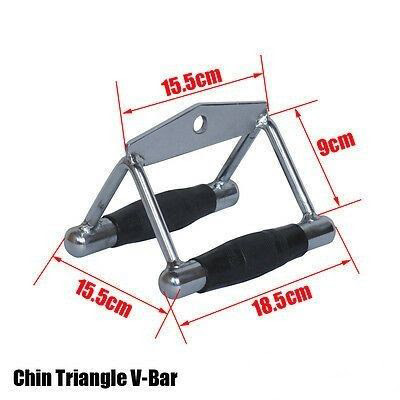

Ejemplos visuales para reconocer cotas y formas de los equipos
Las imágenes siguientes permiten comparar representaciones y detalles de distintos aparatos. Abre cada imagen para leer sus anotaciones. Algunas ilustraciones son referencias visuales y pueden carecer de datos necesarios para fabricar: no deduzcas espesores, cargas admisibles o unidades a partir de su apariencia.
Lista de comprobación antes de usar un plano
- Unidades y escala: comprueba si las cotas están en milímetros, centímetros o pulgadas. No midas una fotografía para obtener dimensiones de fabricación.
- Vistas y cotas: relaciona la vista frontal, lateral y superior. Distingue las medidas exteriores de las distancias entre agujeros o ejes.
- Materiales: busca la especificación del perfil, su sección y espesor, además del material de tornillos, cables y poleas. Si no aparecen, el plano está incompleto.
- Uniones y apoyos: identifica los detalles de fijación y los puntos de apoyo o anclaje. No sustituyas una unión por otra sin revisar el diseño.
- Movimiento y ajustes: revisa el espacio de desplazamiento, los topes, los mecanismos de bloqueo y los posibles puntos de atrapamiento.
- Capacidad y validación: busca una carga admisible documentada y el procedimiento de comprobación. La presencia de cotas no certifica que el aparato soporte una carga determinada.
¿Qué hacer si faltan medidas o especificaciones?
Solicita la documentación completa al autor o fabricante y lleva las dudas a un profesional que pueda revisar el diseño. No completes los datos copiando medidas de otro aparato: pueden cambiar la palanca, la estabilidad o el recorrido. Para elegir qué tipo de equipo estudiar, vuelve a la colección de planos de gimnasio y compara primero la función de cada diseño.
